Dây hàn quang, Dây hàn quang Pigtail đầu nối SC, LC, FC, ST giá tốt
Dây hàn quang hay còn gọi dây hàn cáp quang là phụ kiện quang vô cùng quan trọng được sử dụng trong các hộp phối quang ODF với vai trò kết nối tín hiệu giữa cáp quang tới các thiết bị chuyển đổi tín hiệu. Dây hàn quang sở hữu những điểm mạnh trong thiết kế và tốc độ truyền dẫn tín hiệu được ứng dụng trong nhiều lĩnh vực khác nhau của đời sống.
Vậy dây hàn quang có những đặc trưng gì? Các loại dây hàn quang phổ biến nhất hiện nay? Hãy cùng chúng tôi tìm hiểu chi tiết hơn trong nội dung bài viết sau đây nhé.

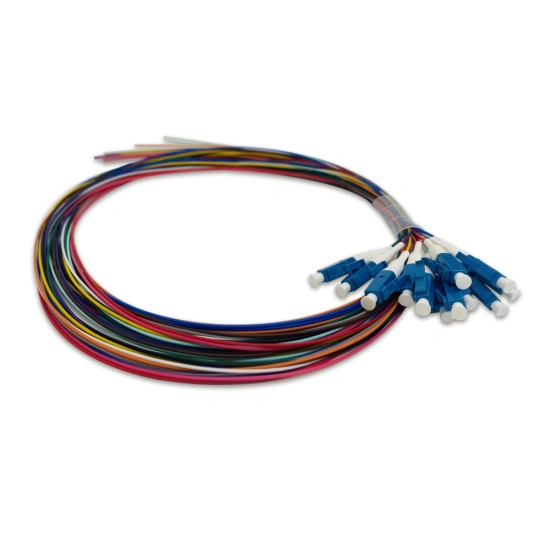

Hình ảnh: Dây hàn quang LC giá rẻ
Đặc trưng nổi bật của dây hàn quang
Dây hàn quang pigtail thực chất là một đoạn dây cáp quang 1 lõi Singlemode hay Multimode, với một đầu gắn sẵn các đầu kết nối quang như: SC, FC, LC, ST, ... còn một đầu bỏ trống để hàn nối với dây cáp quang. Dây hàn quang sử dụng chủ yếu trong các hộp phối quang ODF để kết nối giũa dây cáp quang và các thiết bị chuyển đổi tín hiệu quang.
Hình ảnh: Dây hàn quang LC UPC
Sợi dây hàn quang thiết kế có khối lượng nhẹ với đường kính nhỏ 0.9mm gồm nhiều màu sắc khác nhau với chiều dài chuẩn từ 1m cho đến 1.5m. Dây hàn quang có cấu tạo gồm nhiều lớp, trong đó lớp vỏ ngoài được làm từ nhựa PVC chuyên dụng có tính đàn hồi cao để bảo vệ lõi truyền dẫn tránh khỏi các tác động từ bên ngoài môi trường.
Lõi truyền dẫn bên trong được làm từ sợi thủy tinh có đường kính 0.9 µm, dễ dàng hàn nối với các loại dây cáp quang. Đầu kết nối gắn trên dây hàn quang một cách chắc chắn, không tạo ra khoảng hở để hạn chế suy hao tín hiệu truyền dẫn.

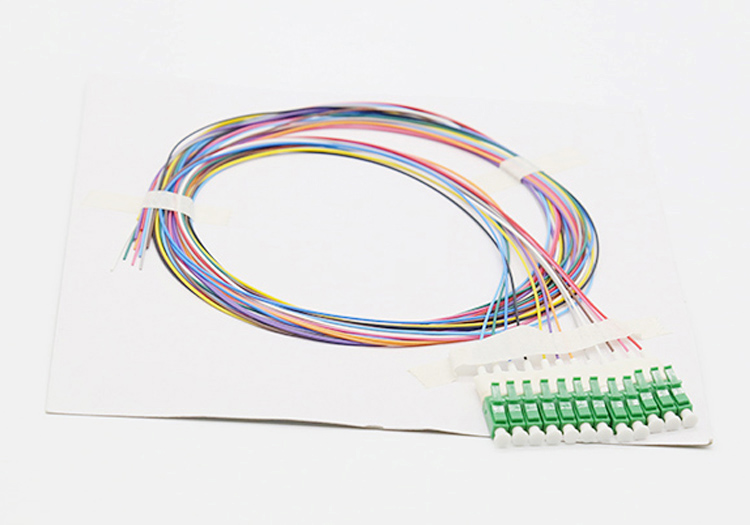

Hình ảnh: Đầu nối LC trên dây hàn quang LC APC
Các loại dây hàn quang phổ biến nhất trên thị trường
Với sự phát triển mạnh mẽ của hệ thống cáp quang, trên thị trường hiện nay có rất nhiều các loại dây hàn quang khác nhau để đáp ứng đầy đủ nhu cầu sử dụng của người dùng. Mỗi loại dây hàn quang sẽ được sử dụng trong các lĩnh vực khác nhau, hệ thống khác nhau và môi trường khác nhau. Sản phẩm dây hàn quang được ưa chuộng và phổ biến nhất hiện nay đó là dây hàn quang SC, dây hàn quang LC và dây hàn quang FC.
Về cơ bản tất cả dây hàn quang có đặc điểm giống nhau trong cách kết nối truyền dẫn tín hiệu trong các hộp phối quang ODF. Tuy nhiên, mỗi loại dây hàn quang này lại có thiết kế cấu tạo, tính chất khác nhau để sử dụng trong mức độ hệ thống khác nhau.
- Dây hàn quang SC: Dây hàn quang đầu SC có cấu tạo là một đoạn cáp quang 1 lõi Singlemode hay Multimode với một đầu được gắn sẵn đầu kết nối SC. Có các đầu nối như SC/UPC, SC/APC hay SC/PC. Dây hàn quang SC được sử dụng rộng rãi và phổ biến trong các lĩnh vực mạng viễn thông, mạng lưới xử lý dữ liệu, ...
Hình ảnh: Dây hàn quang SC chuẩn UPC
- Dây hàn quang LC: Có cấu tạo dưới dạng sợi cáp quang Singlemode hay Multimode. Dây hàn quang LC có đầu kết nối LC với chuẩn UPC hay APC. Loại dây hàn quang Singlemode có màu vàng chanh còn loại dây hàn quang Multimode có màu da cam, cùng với đó là loại Non-PVC có 12 màu.
- Dây hàn quang FC: Cũng tương tự như 2 loại dây hàn quang trên gồm một đoạn cáp quang Singlemode hay Multimode, với đầu kết nối dạng FC (FC/APC, FC/UPC, FC/PC). Vỏ gồm nhiều màu sắc Non-PVC 12 màu.

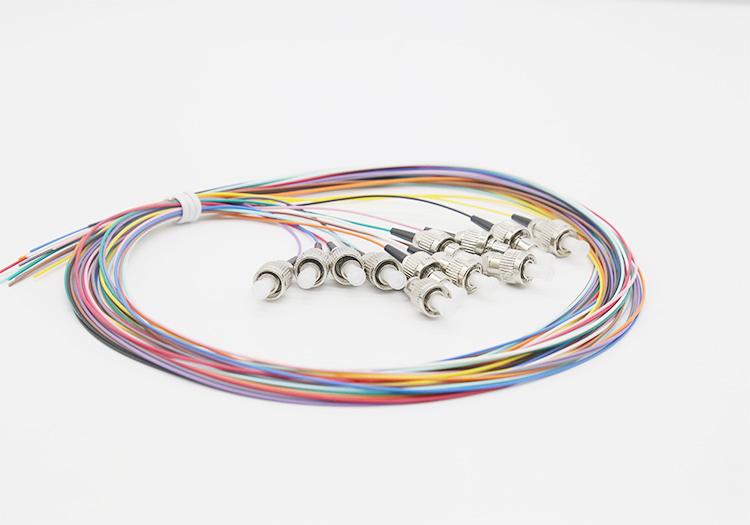

Hình ảnh: Dây hàn quang Pigtail FC
Thông số kỹ thuật chung của dây hàn quang
| Thông số kỹ thuật | Tiêu chuẩn |
| Tên sản phẩm | Dây hàn quang |
| Đầu kết nối | SC, LC, FC, ST |
| Chuẩn kết nối | UPC hoặc APC |
| Độ suy giảm tín hiệu | ≤0.2 dB |
| Bước sóng | 850 ~ 1510nm |
| Độ uốn cong | R≥3cm |
| Lực căng lớn nhất | ≤50N/cm với loại non-PVC và ≤90N/cm với loại có vỏ PVC |
| Lực nghiền nát | ≤400N/cm với loại non-PVC và ≤550N/cm với loại có vỏ PVC |
| Đường kính | 0.9 mm |
| Chiều dài | Từ 1m, 1.5m, 3m,… |
| Vỏ | Nhựa PVC |
Tham khảo các loại phụ kiện quang được ưa chuộng khác như:
Ống co nhiệt
Khay hàn quang
Adapter SC/UPC Duplex Singlemode
Adapter SC/UPC Simple Singlemode
Qúy khách hàng quan tâm về sản phẩm dây hàn quang xin vui lòng liên hệ trực tiếp với chúng tôi theo các số Hotline trên Website để được hỗ trợ đặt hàng tốt nhất.
Để phòng tránh nguy cơ mua phải sản phẩm Dây hàn quang kém chất lượng. Cách tốt nhất để đảm bảo nguồn gốc của sản phẩm Dây hàn quang chất lượng chính hãng là mua hàng từ Unirack Việt Nam để đảm bảo chất lượng sản phẩm là chính hãng.
